產品簡介

FLOW-DP-01型多普勒流量計是應用于河流、明渠、管道及市政管網等工況的流速流量檢測儀器。其采用超聲波探測技術，測量精度高、穩定性好、受環境因素影響小，無轉動部件、維護頻次低、工作可靠性高，是在線測量和便攜測量的首選產品。

工作原理

多普勒流量計原理：當超聲波聲源和觀察者做相對運動時，觀察者接收到的頻率與超聲波聲源頻率不同。因此，相對于超聲波換能器的隨水移動的小顆粒、小氣泡也會使換能器接收頻率的改變，且隨水中懸浮運動速度的增加而增加，由此測出多普勒頻移，換算得到多普勒流量計所處水的流速。再乘以渠道的截面積，得到流量信息。

因為聲音在水中傳播速度與水溫密切相關，所以多普勒原理進行流速測量需獲得水中聲音傳播的速度。因此設備內置了溫度傳感器用于溫度測量，進而修正聲速。液位深度測量采用擴散硅壓力傳感器，測量流速傳感器所處位置距離液面的距離。

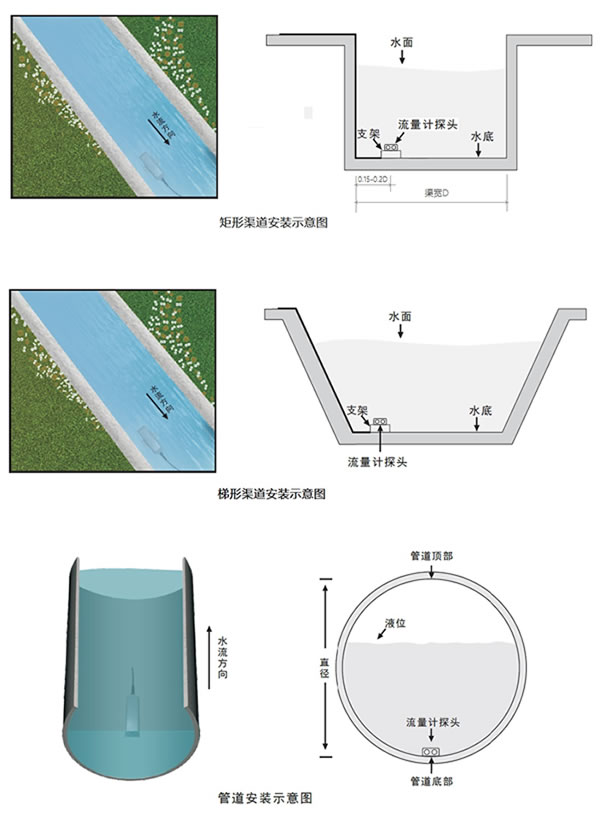

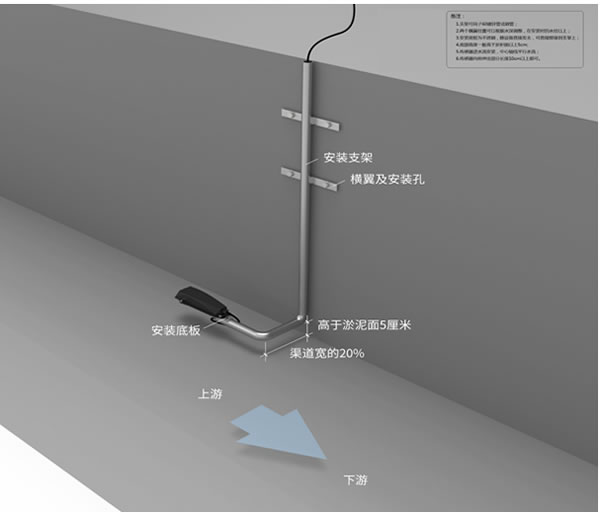

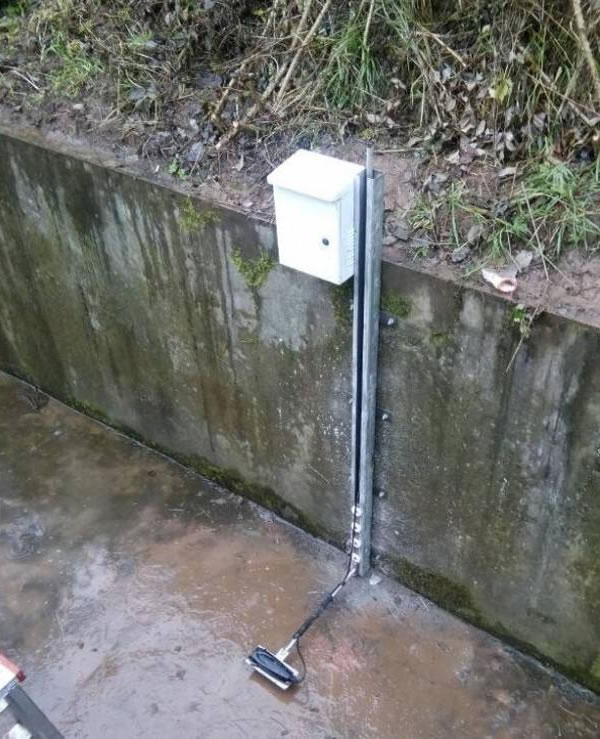

安裝方法

優勢特點

體積小巧，被流面小且外形呈流線態，對流態影響?。?/p>

采用Modbus 通信協議，利用 RS485 總線進行通信 ；

無機械轉動部件，不存在泥沙堵塞或水草、雜物纏繞等問題；

設備全部采用電子設計，寬電壓供電，低功耗，無機械部件 ；

具有測量準確、穩定的優點，可靠性高，抗干擾性強；

應用范圍廣泛，可以在自來水到黃河水的各種水環境中應用。

技術參數

測量種類：流速、液位、溫度、瞬時流量，累計流量

流速量程：0.021m/s～6.00m/s，分辨率：0.01m/s，精度：≤1.0% ±1cm/s

水位量程：0.03m～10m（可定制），分辨率：0.001m，精度：0.001m

水溫量程：-30℃～80℃，分辨率：0.001℃，精度：±0.5℃

發射頻率：2MHz

瞬時流量范圍：0.01m³/s~9999m³/s

累計流量范圍：0.1m³~999999999m³

工作電壓：DC4V~19V

工作水深：0m~10m

數據更新周期：6s~60s (可調)

輸出信號：Modbus RS485

防護等級：IP68

耐腐蝕等級：10級

外殼材質：ABS高分子結構材料

線纜長度：標配10m導氣耐腐蝕線纜（可定制長度）

輸出信號內容：流速、液位、溫度、瞬時流量、累計流量

液體壓力要求：自然環境狀態下，1個標準大氣壓

可靠性MTBF：>25000h

外形尺寸：170*50*29mm

貯存溫度：-40℃-80℃

工作溫度：-30℃-80℃
